概 述

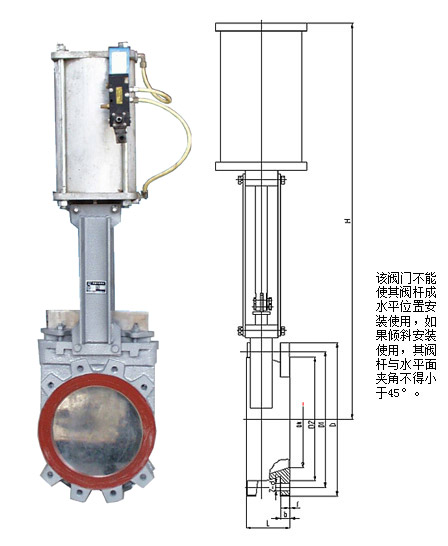

NHZ型氣動耐磨干灰閘閥由閘板閥和氣動執行機構兩部分構成，通過配裝電磁閥等實現閥門的開關兩位動作。適用于磨損較強，固體顆粒，灰渣，礦石粉末，煤粉等介質，容易發生積灰積渣工況系統。閥座采用自動補償式結構，密封面用司太立合金。具有結構緊湊，占據空間小，重量輕，耐磨損，啟閉靈活等特點。可廣泛應用于火力發電廠、冶金礦山、水泥、輸煤廠等行業，尤其適用于磨損較重的灰渣管路。
技術性能規范
一、應用規范
閥體法蘭連接尺寸按GB/T9113.1-2000標準規定;
試驗和驗收按GB/T13927-92標準規定。
二、氣動閘閥性能規范
|
公稱通徑 DN(mm) |
公稱壓力 |
殼體實驗壓力 |
上密封試驗壓力 |
介質溫度 |
介質 |
|
65-400 |
1.0 |
1.5 |
1.1 |
≤500℃ |
灰渣、礦粉、煤粉、泥渣等 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.8 |
2.75 |
三、氣動閘閥的執行機構主要技術參數
|
氣源壓力 |
輸出行程 |
電磁閥電壓 |
使用環境溫度 |
接口尺寸 |
|
0.5MPa |
大于閥門通徑 |
AC 220V |
-20℃—+60℃ |
G1/4” |
主要零部件材料
|
名稱 |
材料 |
|
閥體 |
WCB |
|
閥座及流道 |
防水解高耐磨鉆石合金 |
|
閘板 |
防水解高耐磨鉆石合金 |
外形及連接尺寸(單位mm)
NHZ型氣動耐磨干灰閘閥安裝尺寸表
|
PN |
DN |
L |
D |
D1 |
D2 |
z-d |
f |
b |
H |
|
0.6Mpa |
65 |
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
250 |
|
|
|
|
|
|
|
|
|
|
300 |
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
|
1.0MPa |
65 |
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
250 |
|
|
|
|
|
|
|
|
|
|
300 |
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
|
1.6MPa |
65 |
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
250 |
|
